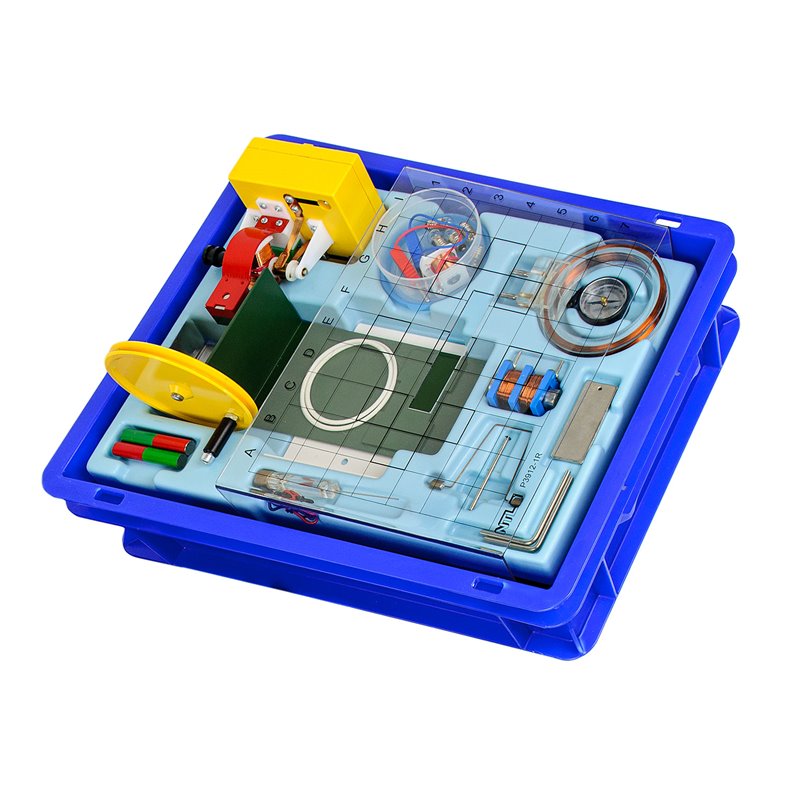

SEB Elektrodynamik

P9902-5T
304,36 €
zzgl. MwSt.
Menge

Recycle Seal

Diese Schülerexperimentierbox benötigt Zubehör!

Schülerversuchs-Gerätesatz zur Durchführung von 11 Versuchen aus der Elektrizitätslehre - Elektrodynamik zu den Themen:

  • Das Magnetfeld einer Spule (3 Versuche)
  • Das Erdmagnetfeld (1 Versuch)
  • Bewegungsenergie aus elektrischer Energie (3 Versuche)
  • Motor-Generator-Modell (Kompaktmodell) (4 Versuche)
Besondere Ausstattungsmerkmale:
  • NTL-Stecksystem SE - das gelbe Original
    ⇒ Schaltszizzen könnnen 1:1 umgesetzt werden - ideal und wichtig für das Verständnis elektrischer Schaltungen am Beginn der E-Lehre
    ⇒ auch komplexe elektronische Schaltungen können umgesetzt werden (➜ SEB Elektronik - Ergänzung 1 und 2)
  • NTL-Steckbausteine mit Gehäuse aus ABS-Kunststoff und transparenter, geschraubter Bodenplatte
    ⇒ Elektrische Bauteile sind eindeutig erkennbar und leicht zu ersetzen
  • Jeder NTL-Steckbaustein trägt sein entsprechendes elektrisches Schaltsymbol aufgedruckt auf seiner Oberseite
  • In der Box enthalten: unser Motor-Generatormodell "compact" - ein kleines, fertiges Arbeitsmodell eines Motors bzw. Generators
    - inkl. Permanentmagnet und Elektromagnet
    ⇒ Betrieb als Haupt- oder Nebenschlussmotor möglich
    - magnethaftender Baustein auf Bodenplatte mit Antriebsscheibe
    ⇒ Betrieb als Generator möglich
Das SEB-Schülerversuchssystem von NTL:
  • Themenorientierter Aufbau und Aufteilung nach physikalischen Teilgebieten
  • Alle physikalischen Teilgebiete werden abgedeckt
  • Gliederung der Teilgebiete didaktisch und thematisch sinnvoll in mehrere Boxen
  • Jedes in der Schülerbox vorhandene Teil kann auch separat bestellt und bei Bedarf einzeln nachgekauft werden
  • Schülerversuchsanleitungen basierend auf den Bildungsplänen und ideal auf die Zusammensetzung der Boxen abgestimmt
  • Übersichtlichkeit der Boxinhalte: nur 1 Materiallage in allen Boxen, ohne unübersichtliche Zwischenböden
  • Höchst stabile Aufbewahrungsboxen, rutschfest stapelbar - und aus 100% recyceltem Material
  • Gerätegeformte Boxeneinsätze aus Kunststoff werden nicht spröde und haben eine lange Nutzungsdauer
Zum Standardlieferumfang unserer SEBs gehören:
  • Vollständiges Geräteset für eine Schülergruppe

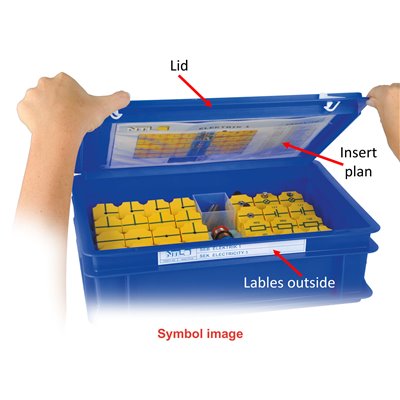

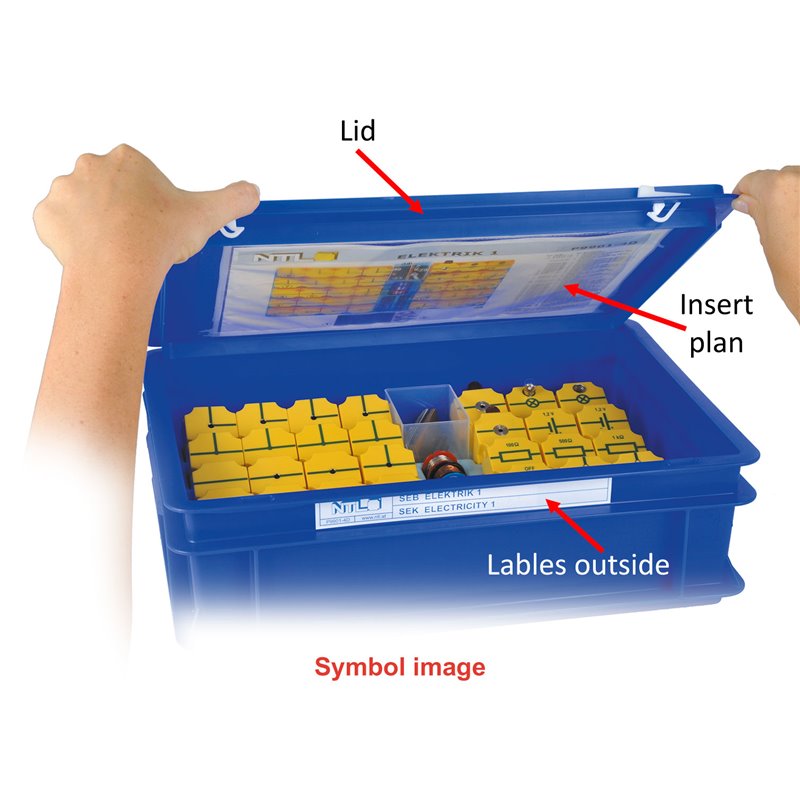

  • Aufbewahrungsbox inkl. verschließbarem Deckel
  • Individuell gerätegeformter Boxeneinsatz aus Kunststoff
  • Übersichtlicher Boxeneinräumplan im Deckel

Eine Versuchsanleitung gehört nicht zum Lieferumfang unserer SEBs!

Sie finden die passende Versuchsanleitung im Zubehör zu dieser SEB.

Boxeneinlage für P9902-5T SEB Elektrodynamik (DEU)

P9902-5T Boxeneinlageplan (PDF) (239.62KB)

Plan for storage of all components for P9902-5T SEK Electrodynamics (ENG)

P9902-5T Box insert plan (PDF) (239.29KB)

Plán rozloženia pre P9902-5T ŽEM Elektrodynamika (SK)

P9902-5T Plán uloženia (PDF) (239.28KB)

List of all experimental topics that can be carried out with this set (ENG)

P9902-5T Index experiments (PDF) (22.66KB)

Auflistung aller Versuchsthemen, welche mit diesem Set durchgeführt werden können (DEU)

P9902-5T Index Versuchsthemen (P (22.75KB)

1. Magnetfeld einer Spule
EMS 1.1 Das Magnetfeld und dessen Wirkungslinien um eine stromdurchflossene Spule Foto Versuchsaufbau: EMS 1.1 Das Magnetfeld und dessen Wirkungslinien um eine stromdurchflossene Spule Symbolbild für ein PDF-Dokument
EMS 1.2 Der Einfluss des Spulenstroms auf die Magnetfeldrichtung Foto Versuchsaufbau: EMS 1.2 Der Einfluss des Spulenstroms auf die Magnetfeldrichtung Symbolbild für ein PDF-Dokument
EMS 1.3 Beziehung der Stromstärke zum Tangens des Ablenkungswinkels Foto Versuchsaufbau: EMS 1.3 Beziehung der Stromstärke zum Tangens des Ablenkungswinkels Symbolbild für ein PDF-Dokument
2. Das Erdmagnetfeld
EMS 2.1 Berechnung des Spulenmagnetfeldes und Bestimmung der Horizontalkomponente des Erdmagnetfeldes Foto Versuchsaufbau: EMS 2.1 Berechnung des Spulenmagnetfeldes und Bestimmung der Horizontalkomponente des Erdmagnetfeldes Symbolbild für ein PDF-Dokument
3. Bewegungsenergie aus elektrischer Energie
EMS 3.1 Die Grundlagen für Elektromotor und Generator als Wechselwirkungen Foto Versuchsaufbau: EMS 3.1 Die Grundlagen für Elektromotor und Generator als Wechselwirkungen Symbolbild für ein PDF-Dokument
EMS 3.2 Stromrichtung und Ablenkung eines stromdurchflossenen Leiters im Magnetfeld Foto Versuchsaufbau: EMS 3.2 Stromrichtung und Ablenkung eines stromdurchflossenen Leiters im Magnetfeld Symbolbild für ein PDF-Dokument
EMS 3.3 Spule in einem Magnetfeld - Drehspulinstrument Foto Versuchsaufbau: EMS 3.3 Spule in einem Magnetfeld - Drehspulinstrument Symbolbild für ein PDF-Dokument
4. Motor-Generator-Modell (Kompaktmodell)
EMS 4.1 Einfacher Gleichstrommotor Foto Versuchsaufbau: EMS 4.1 Einfacher Gleichstrommotor Symbolbild für ein PDF-Dokument
EMS 4.2 Hauptschlussmotor Foto Versuchsaufbau: EMS 4.2 Hauptschlussmotor Symbolbild für ein PDF-Dokument
EMS 4.3 Nebenschlussmotor Foto Versuchsaufbau: EMS 4.3 Nebenschlussmotor Symbolbild für ein PDF-Dokument
EMS 4.4 Gleichstromgenerator - Außenpolgenerator Foto Versuchsaufbau: EMS 4.4 Gleichstromgenerator - Außenpolgenerator Symbolbild für ein PDF-Dokument
Notwendiges Zubehör:
Menge Art.-Nr. Bezeichnung
1x P9901-4D SEB Elektrik 1
- Schülerversuchs-Gerätesatz zur Durchführung von 46 Versuchen aus der Elektrizitätslehre zu den Themen:
  • Grundlagen (8 Versuche)
  • Der elektrische Widerstand (25 Versuche)
  • Wärmeenergie aus elektrischer Energie (5 Versuche)
  • Arbeit und Leistung (2 Versuche)
  • Elektrochemie (6 Versuche)
NTL-Artikel: P9901-4D SEB Elektrik 1
1x P9110-1T Versuchsanleitung Elektrodynamik NTL-Artikel: P9110-1T Versuchsanleitung Elektrodynamik
1x Kleinspannungsnetzgerät
- Spannung DC: 0 ... 12 V
- Spannung AC: 0/3/6/12 V
1x Strommessgerät
- Messbereich 1: 0 ... 30 mA
- Messbereich 2: 0 ... 3 A
Wir empfehlen folgendes, optionales Zubehör:
Menge Art.-Nr. Bezeichnung
1x P3130-3D Kleinspannungsnetzgerät mit Digitalanzeige
- universelle Strom- und Spannungsversorgung für Schülerversuche zum Themengebiet "Elektrizitätslehre"
- stufenlos stellbare und stabilisierte Gleichspannung
- mit Digitalanzeige der Gleichspannung
- elektronischer Überlastschutz
- selbstverständlich RiSU-konform gemäß "Richtlinie zur Sicherheit im Unterricht" (RiSU) der Kultusministerkonferenz KMK in der Aktualisierung von 2023
NTL-Artikel: P3130-3D Kleinspannungsnetzgerät mit Digitalanzeige
1x P3212-20 Multimeter analog 20
- einzigartiges Analogmultimeter für Schülerversuche in der Elektrizitätslehre
- didaktisch designt und speziell auf Schülerbedürfnisse ausgerichtet: die große Spiegelskala
- alle Messbereiche in DC und AC verfügbar
- 1 mV-Endwertbereich für die Messung kleinster Spannungen auch ohne Vorverstärker
NTL-Artikel: P3212-20 Multimeter analog 20
1x P3245-1M Multimeter digital, TrueRMS
- universelles Digitalmultimeter für Schülerversuche
- Sicherheitskategorie: CAT IV (bis 600 V), CAT III (bis 1.000 V)
- Absicherung in allen Strom-Messbereichen
- inkl. Temperatursensor
NTL-Artikel: P3245-1M Multimeter digital, TrueRMS
1x P3250-1M Multimeter digital "BT", TrueRMS
- technisch identisch zu P3245-1M, jedoch mit Bluetooth-Datenübertragung
- kostenfreie Apps für Android, iOS und iPadOS®
NTL-Artikel: P3250-1M Multimeter digital BT, TrueRMS
