SEB Elektronik - Ergänzung zu E1

P9901-4F
288,21 €
zzgl. MwSt.
Menge

Recycle Seal

Diese Schülerexperimentierbox benötigt Zubehör!

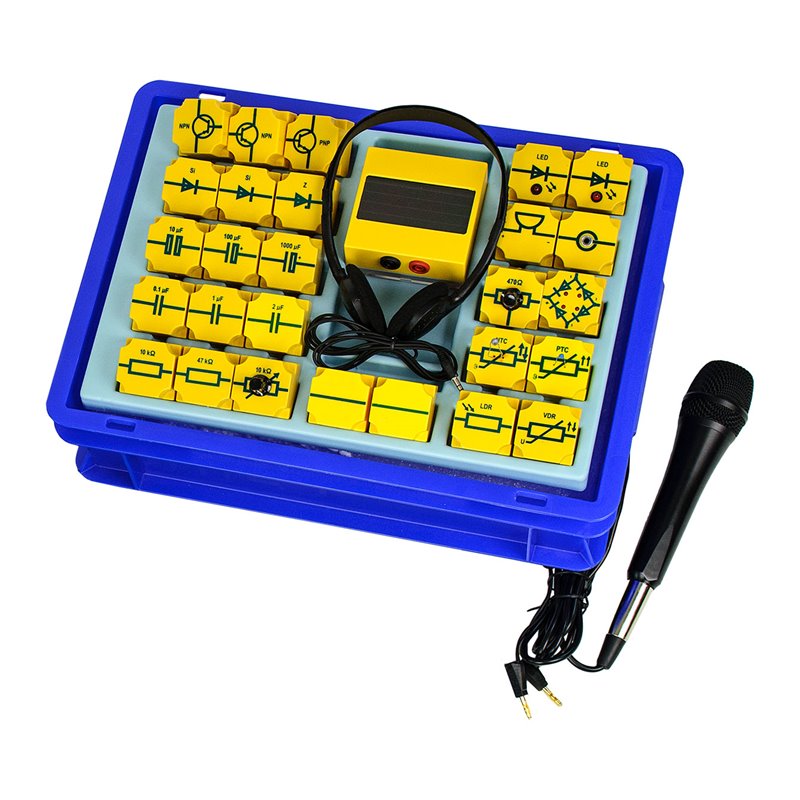

Schülerversuchs-Gerätesatz zur Durchführung von mind. 75 Versuchen aus der Elektrizitätslehre - Elektronik zu den Themen:

  • Halbleiter (6 Versuche)
  • Dioden (10 Versuche)
  • Transistoren (21 Versuche)
  • Kondensatoren (15 Versuche)
  • Gleichrichterschaltungen (2 Versuche)
  • Multivibratorschaltungen (8 Versuche)
  • Verstärkerschaltungen (7 Versuche)
  • Logische Schaltungen (6 Versuche)
Besondere Ausstattungsmerkmale:
  • NTL-Stecksystem SE - das gelbe Original
    ⇒ Schaltszizzen könnnen 1:1 umgesetzt werden - ideal und wichtig für das Verständnis elektrischer Schaltungen am Beginn der E-Lehre
    ⇒ auch komplexe elektronische Schaltungen können umgesetzt werden (➜ SEB Elektronik - Ergänzung 1 und 2)
  • NTL-Steckbausteine mit Gehäuse aus ABS-Kunststoff und transparenter, geschraubter Bodenplatte
    ⇒ Elektrische Bauteile sind eindeutig erkennbar und leicht zu ersetzen
  • Jeder NTL-Steckbaustein trägt sein entsprechendes elektrisches Schaltsymbol aufgedruckt auf seiner Oberseite
  • STB Brückengleichrichter mit 4 roten LEDs: bei einer Frequenz von 0,5 Hz können die Schülerinnen und Schüler die Gleichrichtung optisch verfolgen
    ⇒ ideal für alle zum Einstieg in die Elektronik
Das SEB-Schülerversuchssystem von NTL:
  • Themenorientierter Aufbau und Aufteilung nach physikalischen Teilgebieten
  • Alle physikalischen Teilgebiete werden abgedeckt
  • Gliederung der Teilgebiete didaktisch und thematisch sinnvoll in mehrere Boxen
  • Jedes in der Schülerbox vorhandene Teil kann auch separat bestellt und bei Bedarf einzeln nachgekauft werden
  • Schülerversuchsanleitungen basierend auf den Bildungsplänen und ideal auf die Zusammensetzung der Boxen abgestimmt
  • Übersichtlichkeit der Boxinhalte: nur 1 Materiallage in allen Boxen, ohne unübersichtliche Zwischenböden
  • Höchst stabile Aufbewahrungsboxen, rutschfest stapelbar - und aus 100% recyceltem Material
  • Gerätegeformte Boxeneinsätze aus Kunststoff werden nicht spröde und haben eine lange Nutzungsdauer
Zum Standardlieferumfang unserer SEBs gehören:
  • Vollständiges Geräteset für eine Schülergruppe

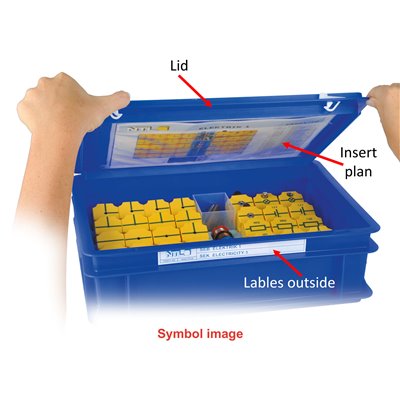

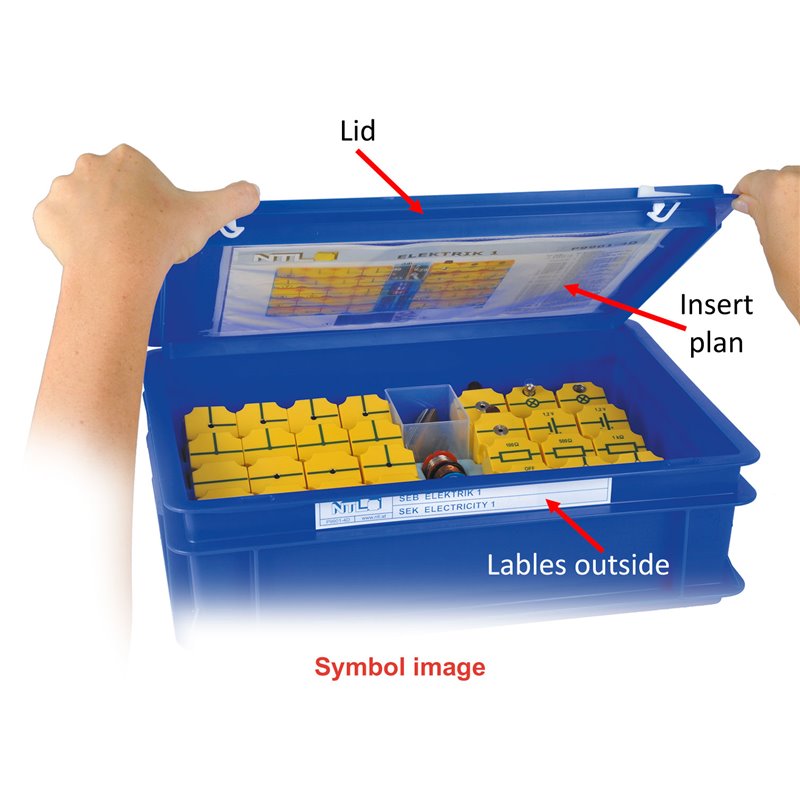

  • Aufbewahrungsbox inkl. verschließbarem Deckel
  • Individuell gerätegeformter Boxeneinsatz aus Kunststoff
  • Übersichtlicher Boxeneinräumplan im Deckel

Eine Versuchsanleitung gehört nicht zum Lieferumfang unserer SEBs!

Sie finden die passende Versuchsanleitung im Zubehör zu dieser SEB.

Boxeneinlage für P9901-4F SEB Elektronik - Ergänzung 1 + 2 (DEU)

P9901-4F Boxeneinlageplan (PDF) (141.72KB)

Plan for storage of all components for P9901-4F SEK Electronics supplement 1 + 2 (ENG)

P9901-4F Box insert plan (PDF) (140.12KB)

Plán rozloženia pre P9901-4F ŽEM Elektronika - doplnenie (SK)

P9901-4F Plán uloženia (PDF) (228.38KB)

List of all experimental topics that can be carried out with this set (ENG)

P9901-4F Index experiments (PDF) (80.01KB)

Auflistung aller Versuchsthemen, welche mit diesem Set durchgeführt werden können (DEU)

P9901-4F Index Versuchsthemen (P (90.65KB)

1. Halbleiter
EOS 1.1 PTC-Widerstand Foto Versuchsaufbau: EOS 1.1 PTC-Widerstand Symbolbild für ein PDF-Dokument
EOS 1.2 NTC-Widerstand Foto Versuchsaufbau: EOS 1.2 NTC-Widerstand Symbolbild für ein PDF-Dokument
EOS 1.3 Ein belichtungsabhängiger Widerstand (LDR) Foto Versuchsaufbau: EOS 1.3 Ein belichtungsabhängiger Widerstand (LDR) Symbolbild für ein PDF-Dokument
EOS 1.4 Messung der Beleuchtungsstärke Foto Versuchsaufbau: EOS 1.4 Messung der Beleuchtungsstärke Symbolbild für ein PDF-Dokument
EOS 1.5 Ein spannungsabhängiger Widerstand (VDR) Foto Versuchsaufbau: EOS 1.5 Ein spannungsabhängiger Widerstand (VDR) Symbolbild für ein PDF-Dokument
EOS 1.6 Solarzelle Foto Versuchsaufbau: EOS 1.6 Solarzelle Symbolbild für ein PDF-Dokument
2. Dioden
EOS 2.1 Silizium-Diode Foto Versuchsaufbau: EOS 2.1 Silizium-Diode Symbolbild für ein PDF-Dokument
EOS 2.2 Die Durchlassspannung der Silizium-Diode Foto Versuchsaufbau: EOS 2.2 Die Durchlassspannung der Silizium-Diode Symbolbild für ein PDF-Dokument
EOS 2.2.1 Kennlinien von Halbleiterdioden Foto Versuchsaufbau: EOS 2.2.1 Kennlinien von Halbleiterdioden Symbolbild für ein PDF-Dokument
EOS 2.3 Dioden schützen ein Messwerk Foto Versuchsaufbau: EOS 2.3 Dioden schützen ein Messwerk Symbolbild für ein PDF-Dokument
EOS 2.4 Die Leuchtdiode (LED Foto Versuchsaufbau: EOS 2.4 Die Leuchtdiode (LED Symbolbild für ein PDF-Dokument
EOS 2.4.1 Die Durchlassspannung der Leuchtdiode Foto Versuchsaufbau: EOS 2.4.1 Die Durchlassspannung der Leuchtdiode Symbolbild für ein PDF-Dokument
EOS 2.5 Polungsanzeiger Foto Versuchsaufbau: EOS 2.5 Polungsanzeiger Symbolbild für ein PDF-Dokument
EOS 2.5.1 Polungsanzeiger an Wechselspannung mit variabler Frequenz Foto Versuchsaufbau: EOS 2.5.1 Polungsanzeiger an Wechselspannung mit variabler Frequenz Symbolbild für ein PDF-Dokument
EOS 2.6 Die Zenerdiode Foto Versuchsaufbau: EOS 2.6 Die Zenerdiode Symbolbild für ein PDF-Dokument
EOS 2.7 Spannungsstabilisierung Foto Versuchsaufbau: EOS 2.7 Spannungsstabilisierung Symbolbild für ein PDF-Dokument
3. Transistoren
EOS 3.1 Besteht ein Transistor aus zwei Dioden? Foto Versuchsaufbau: EOS 3.1 Besteht ein Transistor aus zwei Dioden? Symbolbild für ein PDF-Dokument
EOS 3.1.1 Wie verhält sich ein PNP-Transistor? Foto Versuchsaufbau: EOS 3.1.1 Wie verhält sich ein PNP-Transistor? Symbolbild für ein PDF-Dokument
EOS 3.2 Basisstrom ermöglicht Kollektorstrom (NPN-Transistor) Foto Versuchsaufbau: EOS 3.2 Basisstrom ermöglicht Kollektorstrom (NPN-Transistor) Symbolbild für ein PDF-Dokument
EOS 3.2.1 Basisstrom ermöglicht Kollektorstrom (PNP-Transistor) Foto Versuchsaufbau: EOS 3.2.1 Basisstrom ermöglicht Kollektorstrom (PNP-Transistor) Symbolbild für ein PDF-Dokument
EOS 3.3 Der Transistor als Verstärker Foto Versuchsaufbau: EOS 3.3 Der Transistor als Verstärker Symbolbild für ein PDF-Dokument
EOS 3.3.1 Basisschaltung (Stromverstärkung) Foto Versuchsaufbau: EOS 3.3.1 Basisschaltung (Stromverstärkung) Symbolbild für ein PDF-Dokument
EOS 3.3.2 Basisschaltung (Spannungsverstärkung) Foto Versuchsaufbau: EOS 3.3.2 Basisschaltung (Spannungsverstärkung) Symbolbild für ein PDF-Dokument
EOS 3.3.3 Kollektorschaltung (Stromverstärkung) Foto Versuchsaufbau: EOS 3.3.3 Kollektorschaltung (Stromverstärkung) Symbolbild für ein PDF-Dokument
EOS 3.3.4 Kollektorschaltung (Spannungsverstärkung) Foto Versuchsaufbau: EOS 3.3.4 Kollektorschaltung (Spannungsverstärkung) Symbolbild für ein PDF-Dokument
EOS 3.3.5 Emitterschaltung (Stromverstärkung) Foto Versuchsaufbau: EOS 3.3.5 Emitterschaltung (Stromverstärkung) Symbolbild für ein PDF-Dokument
EOS 3.3.6 Steuerkennlinie eines NPN-Transistors Foto Versuchsaufbau: EOS 3.3.6 Steuerkennlinie eines NPN-Transistors Symbolbild für ein PDF-Dokument
EOS 3.3.7 Steuerkennlinie eines PNP-Transistors Foto Versuchsaufbau: EOS 3.3.7 Steuerkennlinie eines PNP-Transistors Symbolbild für ein PDF-Dokument
EOS 3.3.8 Arbeitspunkt-Einstellung Foto Versuchsaufbau: EOS 3.3.8 Arbeitspunkt-Einstellung Symbolbild für ein PDF-Dokument
EOS 3.3.9 Verzerrungsfreie Verstärkung durch Basisruhestrom Foto Versuchsaufbau: EOS 3.3.9 Verzerrungsfreie Verstärkung durch Basisruhestrom Symbolbild für ein PDF-Dokument
EOS 3.4 Licht bewirkt Alarm Foto Versuchsaufbau: EOS 3.4 Licht bewirkt Alarm Symbolbild für ein PDF-Dokument
EOS 3.5 Basis-Spannungsteiler Foto Versuchsaufbau: EOS 3.5 Basis-Spannungsteiler Symbolbild für ein PDF-Dokument
EOS 3.6 Einbruchsschutz durch Stolperdraht Foto Versuchsaufbau: EOS 3.6 Einbruchsschutz durch Stolperdraht Symbolbild für ein PDF-Dokument
EOS 3.7 Automatische Beleuchtung Foto Versuchsaufbau: EOS 3.7 Automatische Beleuchtung Symbolbild für ein PDF-Dokument
EOS 3.8 Alarm durch Lichtschranke Foto Versuchsaufbau: EOS 3.8 Alarm durch Lichtschranke Symbolbild für ein PDF-Dokument
EOS 3.9 Feuermelder Foto Versuchsaufbau: EOS 3.9 Feuermelder Symbolbild für ein PDF-Dokument
EOS 3.10 Elektrisches Thermometer Foto Versuchsaufbau: EOS 3.10 Elektrisches Thermometer Symbolbild für ein PDF-Dokument
4. Kondensatoren
EOS 4.1 Ein Speicher für elektrische Ladung Foto Versuchsaufbau: EOS 4.1 Ein Speicher für elektrische Ladung Symbolbild für ein PDF-Dokument
EOS 4.2 Ein Kondensator liefert Basisstrom Foto Versuchsaufbau: EOS 4.2 Ein Kondensator liefert Basisstrom Symbolbild für ein PDF-Dokument
EOS 4.3 Kapazität Foto Versuchsaufbau: EOS 4.3 Kapazität Symbolbild für ein PDF-Dokument
EOS 4.3.1 Zeitschalter Foto Versuchsaufbau: EOS 4.3.1 Zeitschalter Symbolbild für ein PDF-Dokument
EOS 4.4 Ein Kondensator sperrt Gleichstrom Foto Versuchsaufbau: EOS 4.4 Ein Kondensator sperrt Gleichstrom Symbolbild für ein PDF-Dokument
EOS 4.5 Einweg-Gleichrichtung Foto Versuchsaufbau: EOS 4.5 Einweg-Gleichrichtung Symbolbild für ein PDF-Dokument
EOS 4.6 Glättung der gleichgerichteten Spannung Foto Versuchsaufbau: EOS 4.6 Glättung der gleichgerichteten Spannung Symbolbild für ein PDF-Dokument
EOS 4.7 Der Kondensator als Wechselstromwiderstand Foto Versuchsaufbau: EOS 4.7 Der Kondensator als Wechselstromwiderstand Symbolbild für ein PDF-Dokument
EOS 4.7.1 Kapazitiver Widerstand an 50 Hz Wechselspannung Foto Versuchsaufbau: EOS 4.7.1 Kapazitiver Widerstand an 50 Hz Wechselspannung Symbolbild für ein PDF-Dokument
EOS 4.7.2 Kapazitiver Widerstand Foto Versuchsaufbau: EOS 4.7.2 Kapazitiver Widerstand Symbolbild für ein PDF-Dokument
EOS 4.8 Reihenschaltung von geladenen Kondensatoren Foto Versuchsaufbau: EOS 4.8 Reihenschaltung von geladenen Kondensatoren Symbolbild für ein PDF-Dokument
EOS 4.9 Reihenschaltung von Kondensatoren (Kapazitätsbestimmung) Foto Versuchsaufbau: EOS 4.9 Reihenschaltung von Kondensatoren (Kapazitätsbestimmung) Symbolbild für ein PDF-Dokument
EOS 4.10 Parallelschaltung von Kondensatoren Foto Versuchsaufbau: EOS 4.10 Parallelschaltung von Kondensatoren Symbolbild für ein PDF-Dokument
EOS 4.11 Serienschaltung von Wechselstromwiderständen Foto Versuchsaufbau: EOS 4.11 Serienschaltung von Wechselstromwiderständen Symbolbild für ein PDF-Dokument
EOS 4.12 Ohm'scher Widerstand, Spule und Kondensator im Wechselstromkreis (Teile aus der SEB Elektromagnetismus erforderlich) Foto Versuchsaufbau: EOS 4.12 Ohm'scher Widerstand, Spule und Kondensator im Wechselstromkreis (<strong>Teile aus der SEB Elektromagnetismus erforderlich</strong>) Symbolbild für ein PDF-Dokument
EOS 4.13 Filter Foto Versuchsaufbau: EOS 4.13 Filter Symbolbild für ein PDF-Dokument
5. Gleichrichterschaltungen
EOS 5.1 Prinzip der Zweiweg-Gleichrichtung (Mittelpunktschaltung) (Teile aus der SEB Elektromagnetismus erforderlich) Foto Versuchsaufbau: EOS 5.1 Prinzip der Zweiweg-Gleichrichtung (Mittelpunktschaltung) (<strong>Teile aus der SEB Elektromagnetismus erforderlich</strong>) Symbolbild für ein PDF-Dokument
EOS 5.2 Anwendung der Zweiweg-Gleichrichtung (Teile aus der SEB Elektromagnetismus erforderlich) Foto Versuchsaufbau: EOS 5.2 Anwendung der Zweiweg-Gleichrichtung (<strong>Teile aus der SEB Elektromagnetismus erforderlich</strong>) Symbolbild für ein PDF-Dokument
EOS 5.3 Brückenschaltung Foto Versuchsaufbau: EOS 5.3 Brückenschaltung Symbolbild für ein PDF-Dokument
EOS 5.3.1 Brückenschaltung mit Wechselspannung variabler Frequenz Foto Versuchsaufbau: EOS 5.3.1 Brückenschaltung mit Wechselspannung variabler Frequenz Symbolbild für ein PDF-Dokument
6. Multivibratorschaltungen
EOS 6.1 Bistabiler Multivibrator Foto Versuchsaufbau: EOS 6.1 Bistabiler Multivibrator Symbolbild für ein PDF-Dokument
EOS 6.2 Entladung eines Kondensators Foto Versuchsaufbau: EOS 6.2 Entladung eines Kondensators Symbolbild für ein PDF-Dokument
EOS 6.3 Ein Kondensator verhindert Basisstrom Foto Versuchsaufbau: EOS 6.3 Ein Kondensator verhindert Basisstrom Symbolbild für ein PDF-Dokument
EOS 6.4 Monostabiler Multivibrator Foto Versuchsaufbau: EOS 6.4 Monostabiler Multivibrator Symbolbild für ein PDF-Dokument
EOS 6.5 Blinkschaltung Foto Versuchsaufbau: EOS 6.5 Blinkschaltung Symbolbild für ein PDF-Dokument
EOS 6.6 Multivibrator-Musik Foto Versuchsaufbau: EOS 6.6 Multivibrator-Musik Symbolbild für ein PDF-Dokument
EOS 6.7 Durch Licht gesteuerte Musik Foto Versuchsaufbau: EOS 6.7 Durch Licht gesteuerte Musik Symbolbild für ein PDF-Dokument
EOS 6.7.1 Durch Wärme gesteuerte Musik Foto Versuchsaufbau: EOS 6.7.1 Durch Wärme gesteuerte Musik Symbolbild für ein PDF-Dokument
7. Schwingkreise
EOS 7.1 Prinzip des Schwingkreises (Teile aus der SEB Elektromagnetismus erforderlich) Foto Versuchsaufbau: EOS 7.1 Prinzip des Schwingkreises (<strong>Teile aus der SEB Elektromagnetismus erforderlich</strong>) Symbolbild für ein PDF-Dokument
EOS 7.1.1 Parallelresonanzkreis (Teile aus der SEB Elektromagnetismus erforderlich) Foto Versuchsaufbau: EOS 7.1.1 Parallelresonanzkreis (<strong>Teile aus der SEB Elektromagnetismus erforderlich</strong>) Symbolbild für ein PDF-Dokument
EOS 7.1.2 Serienresonanzkreis (Teile aus der SEB Elektromagnetismus erforderlich) Foto Versuchsaufbau: EOS 7.1.2 Serienresonanzkreis (<strong>Teile aus der SEB Elektromagnetismus erforderlich</strong>) Symbolbild für ein PDF-Dokument
EOS 7.2 Ungedämpfte Schwingungen (Teile aus der SEB Elektromagnetismus erforderlich) Foto Versuchsaufbau: EOS 7.2 Ungedämpfte Schwingungen (<strong>Teile aus der SEB Elektromagnetismus erforderlich</strong>) Symbolbild für ein PDF-Dokument
EOS 7.3 LC-Musik (Teile aus der SEB Elektromagnetismus erforderlich) Foto Versuchsaufbau: EOS 7.3 LC-Musik (<strong>Teile aus der SEB Elektromagnetismus erforderlich</strong>) Symbolbild für ein PDF-Dokument
8. Verstärkerschaltungen
EOS 8.1 Der Widerstand des menschlichen Körpers Foto Versuchsaufbau: EOS 8.1 Der Widerstand des menschlichen Körpers Symbolbild für ein PDF-Dokument
EOS 8.1.1 Eine Transistorstufe steuert eine zweite Stufe Foto Versuchsaufbau: EOS 8.1.1 Eine Transistorstufe steuert eine zweite Stufe Symbolbild für ein PDF-Dokument
EOS 8.1.2 Alarm bei Heizungsausfall Foto Versuchsaufbau: EOS 8.1.2 Alarm bei Heizungsausfall Symbolbild für ein PDF-Dokument
EOS 8.2 Automatische Füllstandsmessung Foto Versuchsaufbau: EOS 8.2 Automatische Füllstandsmessung Symbolbild für ein PDF-Dokument
EOS 8.3 Lügendetektor Foto Versuchsaufbau: EOS 8.3 Lügendetektor Symbolbild für ein PDF-Dokument
EOS 8.4 Mikrophonverstärker Foto Versuchsaufbau: EOS 8.4 Mikrophonverstärker Symbolbild für ein PDF-Dokument
EOS 8.5 Differenzverstärker Foto Versuchsaufbau: EOS 8.5 Differenzverstärker Symbolbild für ein PDF-Dokument
EOS 8.6 Ein Motoranker meldet seine Position (Teile aus der SEB Elektromagnetismus erforderlich) Foto Versuchsaufbau: EOS 8.6 Ein Motoranker meldet seine Position (<strong>Teile aus der SEB Elektromagnetismus erforderlich</strong>) Symbolbild für ein PDF-Dokument
EOS 8.7 Kollektorloser Gleichstrommotor (Teile aus der SEB Elektromagnetismus erforderlich) Foto Versuchsaufbau: EOS 8.7 Kollektorloser Gleichstrommotor (<strong>Teile aus der SEB Elektromagnetismus erforderlich</strong>) Symbolbild für ein PDF-Dokument
9. Logische Schaltungen
EOS 9.1 Die logische Verknüpfung UND (AND) (Teile aus der SEB Elektromagnetismus erforderlich) Foto Versuchsaufbau: EOS 9.1 Die logische Verknüpfung UND (AND) (<strong>Teile aus der SEB Elektromagnetismus erforderlich</strong>) Symbolbild für ein PDF-Dokument
EOS 9.2 Die logische Verknüpfung ODER (OR) (Teile aus der SEB Elektromagnetismus erforderlich) Foto Versuchsaufbau: EOS 9.2 Die logische Verknüpfung ODER (OR) (<strong>Teile aus der SEB Elektromagnetismus erforderlich</strong>) Symbolbild für ein PDF-Dokument
EOS 9.3 Die logische Verknüpfung NICHT (NOT) Foto Versuchsaufbau: EOS 9.3 Die logische Verknüpfung NICHT (NOT) Symbolbild für ein PDF-Dokument
EOS 9.4 AND-Schaltung Foto Versuchsaufbau: EOS 9.4 AND-Schaltung Symbolbild für ein PDF-Dokument
EOS 9.5 OR-Schaltung Foto Versuchsaufbau: EOS 9.5 OR-Schaltung Symbolbild für ein PDF-Dokument
EOS 9.6 NOT-Schaltung Foto Versuchsaufbau: EOS 9.6 NOT-Schaltung Symbolbild für ein PDF-Dokument
EOS 9.7 NAND-Schaltung Foto Versuchsaufbau: EOS 9.7 NAND-Schaltung Symbolbild für ein PDF-Dokument
EOS 9.8 NOR-Schaltung Foto Versuchsaufbau: EOS 9.8 NOR-Schaltung Symbolbild für ein PDF-Dokument
Notwendiges Zubehör:
Menge Art.-Nr. Bezeichnung
1x P9901-4D SEB Elektrik 1
- Schülerversuchs-Gerätesatz zur Durchführung von 46 Versuchen aus der Elektrizitätslehre zu den Themen:
  • Grundlagen (8 Versuche)
  • Der elektrische Widerstand (25 Versuche)
  • Wärmeenergie aus elektrischer Energie (5 Versuche)
  • Arbeit und Leistung (2 Versuche)
  • Elektrochemie (6 Versuche)
NTL-Artikel: P9901-4D SEB Elektrik 1
1x P9110-4F Versuchsanleitung Elektronik
- Schülerarbeitsheft mit mind. 75 Versuchen zum Themengebiet "Elektrizitätslehre - Elektronik"
- abgestimmt auf die Schülerexperimentierbox SEB Elektronik Ergänzung 1 und 2
- entwickelt auf der Grundlage der Lehr- und Bildungspläne in Deutschland
NTL-Artikel: P9110-4F Versuchsanleitung Elektronik
1x Kleinspannungsnetzgerät
- Spannung DC: 0 ... 12 V
- Spannung AC: 0/3/6/12 V
1x Funktionsgenerator
- Frequenzbereich 1: 0 ... 100 Hz, Sinus-Schwingung
- Frequenzbereich 2: 0 ... 1.000 Hz, Sinus-Schwingung
1x Spannungsmessgerät
- Messbereich 1: 0 ... 30 V
- Messbereich 2: 0 ... 10 V
- Messbereich 3: 0 ... 3 V
- Messbereich 4: 0 ... 1 V
1x Strommessgerät
- Messbereich 1: 0 ... 100 mA
- Messbereich 2: 0 ... 30 mA
- Messbereich 3: 0 ... 10 mA
Wir empfehlen folgendes, optionales Zubehör:
Menge Art.-Nr. Bezeichnung
1x P3130-3D Kleinspannungsnetzgerät mit Digitalanzeige
- universelle Strom- und Spannungsversorgung für Schülerversuche zum Themengebiet "Elektrizitätslehre"
- stufenlos stellbare und stabilisierte Gleichspannung
- mit Digitalanzeige der Gleichspannung
- elektronischer Überlastschutz
- selbstverständlich RiSU-konform gemäß "Richtlinie zur Sicherheit im Unterricht" (RiSU) der Kultusministerkonferenz KMK in der Aktualisierung von 2023
NTL-Artikel: P3130-3D Kleinspannungsnetzgerät mit Digitalanzeige
1x P3120-3F Funktionsgenerator SE
- universeller Funktionsgenerator für Schülerversuche zum Themegebiet "Mechanik" und "Elektrizitätslehre"
- Sinus-, Dreieck- und Rechtecksignal
- Frequenzbereich: 0,1 Hz ... 100 kHz
NTL-Artikel: P3120-3F Funktionsgenerator SE
1x P3212-20 Multimeter analog 20
- einzigartiges Analogmultimeter für Schülerversuche in der Elektrizitätslehre
- didaktisch designt und speziell auf Schülerbedürfnisse ausgerichtet: die große Spiegelskala
- alle Messbereiche in DC und AC verfügbar
- 1 mV-Endwertbereich für die Messung kleinster Spannungen auch ohne Vorverstärker
NTL-Artikel: P3212-20 Multimeter analog 20
1x P3245-1M Multimeter digital, TrueRMS
- universelles Digitalmultimeter für Schülerversuche
- Sicherheitskategorie: CAT IV (bis 600 V), CAT III (bis 1.000 V)
- Absicherung in allen Strom-Messbereichen
- inkl. Temperatursensor
NTL-Artikel: P3245-1M Multimeter digital, TrueRMS
1x P3250-1M Multimeter digital "BT", TrueRMS
- technisch identisch zu P3245-1M, jedoch mit Bluetooth-Datenübertragung
- kostenfreie Apps für Android, iOS und iPadOS®
NTL-Artikel: P3250-1M Multimeter digital BT, TrueRMS
1x P9902-5P SEB Elektromagnetismus
- Schülerversuchs-Gerätesatz zur Durchführung von 38 Versuchen aus der Elektrizitätslehre (Elektromagnetismus) zu den Themen:
  • Wärmeenergie aus elektrischer Energie (3 Versuche)
  • Arbeit und Leistung (1 Versuch)
  • Elektromagnetismus (8 Versuche)
  • Bewegungsenergie aus elektrischer Energie (6 Versuche)
  • Elektromagnetische Induktion (20 Versuche)
NTL-Artikel: P9902-5P SEB Elektromagnetismus

8 andere Artikel in der gleichen Kategorie:
