SEB Leistung, Arbeit und Wirkungsgrad

Artikel-Nr. P9901-4P

240,38 €

zzgl. MwSt.

Diese Schülerexperimentierbox benötigt Zubehör!

Schülerversuchs-Gerätesatz zur Durchführung von 13 Versuchen aus der Elektrizitätslehre - Leistung, Arbeit und Wirkungsgrad zu den Themen:

Energieübertragung elektrisch (1 Versuch)
Strombedarf und Leistung (3 Versuche)
Parallel- und Reihenschaltung von Verbrauchern (2 Versuche)
Energieumwandlungen (2 Versuche)
Arbeit und Leistung (2 Versuche)
Wirkungsgrad (2 Versuche)
Anwendungsversuch (1 Versuch)

Besondere Ausstattungsmerkmale:

Unser ➜ Handgenerator mit Regelglied: eine einfache DC-Spannungsquelle zur Umwandlung von mechanischer in elektrische Energie
Sehr eindrucksvoll auch im Schülerexperiment: unser ➜ Peltier-Element mit Steckern
- zur Umwandlung von Wärme in elektrische Energie und umgekehrt

Das SEB-Schülerversuchssystem von NTL:

Themenorientierter Aufbau und Aufteilung nach physikalischen Teilgebieten
Alle physikalischen Teilgebiete werden abgedeckt
Gliederung der Teilgebiete didaktisch und thematisch sinnvoll in mehrere Boxen
Jedes in der Schülerbox vorhandene Teil kann auch separat bestellt und bei Bedarf einzeln nachgekauft werden
Schülerversuchsanleitungen basierend auf den Bildungsplänen und ideal auf die Zusammensetzung der Boxen abgestimmt
Übersichtlichkeit der Boxinhalte: nur 1 Materiallage in allen Boxen, ohne unübersichtliche Zwischenböden
Höchst stabile Aufbewahrungsboxen, rutschfest stapelbar - und aus 100% recyceltem Material

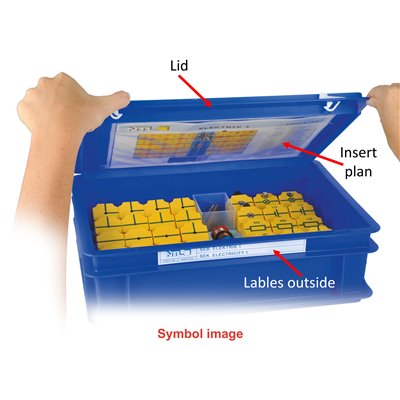

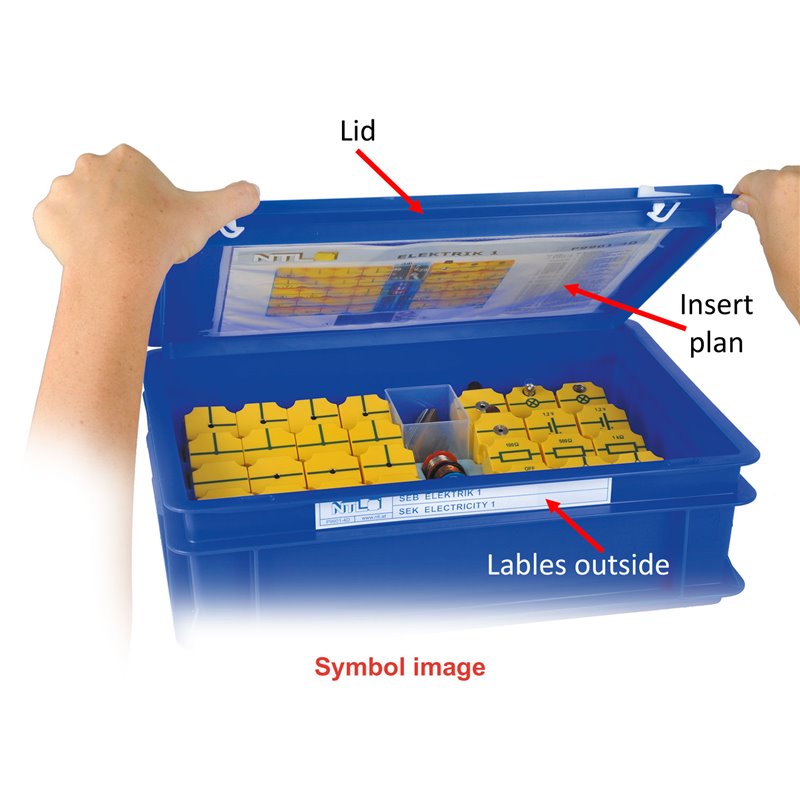

Zum Standardlieferumfang unserer SEBs gehören:

Vollständiges Geräteset für eine Schülergruppe
Aufbewahrungsbox inkl. verschließbarem Deckel
Individuell gerätegeformter Boxeneinsatz
Übersichtlicher Boxeneinräumplan im Deckel

Eine Versuchsanleitung gehört nicht zum Lieferumfang unserer SEBs!

Sie finden die passende Versuchsanleitung im Zubehör zu dieser SEB.

Boxeneinlage für P9901-4P SEB Leistung, Arbeit und Wirkungsgrad (DEU)

P9901-4P Boxeneinlageplan (PDF) (153.16KB)

Plan for storage of all components for P9901-4P SEK Power, Work and Efficiency (ENG)

P9901-4P Box insert plan (PDF) (153.06KB)

Plán rozloženia pre P9901-4P ŽEM Výkon, práca a účinnosť (SK)

P9901-4P Plán uloženia (PDF) (217.51KB)

Auflistung aller Versuchsthemen, welche mit diesem Set durchgeführt werden können (DEU)

P9901-4P Index Versuchsthemen (P (131.29KB)

List of all experimental topics that can be carried out with this set (ENG)

P9901-4P Index experiments (PDF) (233.26KB)

Die SEB Leistung, Arbeit und Wirkungsgrad besteht aus folgendem Inhalt:

Menge	Art.-Nr.	Bezeichnung
1x	P3820-1S	Handgenerator mit Regelglied - Einfache DC-Spannungsquelle zur Umwandlung von mechanischer in elektrische Energie - DC-Motor mit Getriebe in transparentem Gehäuse - zusätzlich eingebautes Filter zur Unterdrückung unerwünschter Signale (gemäß EMV-Richtlinien) - stirnseitig eingebaute Lampenfassung mit Sockel E10 - Antriebskurbel mit Sicherungsmutter - aufsteckbares Doppelkabel mit zwei 4 mm-Steckern, Länge ca. 50 cm - Ausgangsleistung: 0 ... 6 V DC, 0 ... 1 A
1x	P3820-1GZ	Zahnrad für Handgenerator (Ersatz)
1x	P3823-MS	Handmotor mit Regelglied und Schnurrolle
3x	P3310-2E	Verbindungsleitung SE, 25 cm, schwarz
4x	P3310-2B	Verbindungsleitung SE, 10 cm, schwarz
1x	P3710-2DS	BC Lampenfassung E10, 3-fach
2x	DE309-3C	Glühlampe 6 V/0,1 A, E10
2x	C6008-1A	Dose mit Stülpdeckel, 30 ml, KS, 35 mm x 35 mm x 33mm
5x	DE309-3E	Glühlampe 6 V/0,3 A, E10
1x	DG500-4S	Doppelbuchse isoliert, schwarz
1x	DG500-4R	Doppelbuchse isoliert, rot
1x	C6008-1B	Dose mit Stülpdeckel, 80 ml, KS, 50 mm x 50 mm x 40 mm
2x	DE309-3T	Glühlampe 6 V/0,5 A, E10
1x	DG200-3S	Schnur, 150 cm, mit Schlaufe
5x	DM121-5B	Hakengewicht 100 g, blank
1x	P2701-1E	Heizwendel SE
1x	P2725-2T	Peltierelement mit 2 Steckern - Peltier-Element zur Umwandlung von Wärme in elektrische Energie und umgekehrt - Element mit zwei Kabeln, jeweils mit 4 mm-Stecker, Länge ca. 30 cm - die äußeren Stirnseiten sind vergossen und somit spritzwassergeschützt - Leistung: max. 15 V, 3,5 A
1x	P1130-1C	Kraftmesser 2 N, transparent
1x	DG270-1A	Aufkleber ablösbar, Set (Pfeile)
1x	P7906-6G	Boxeneinsatz Leistung, Arbeit und Wirkungsgrad, gerätegeformt
1x	P7806-1K	Aufbewahrungsbox II klein, mit Deckel
1x		Boxeneinlageplan
2x		Aufkleber

Energieübertragung elektrisch
LAW 01	Energieübertragung elektrisch
Strombedarf und Leistung
LAW 02	Strombedarf von Lampen
LAW 03	Die Leistung von Lampen
LAW 04	Die Leistung eines Motors
Parallel- und Reihenschaltung von Verbrauchern
LAW 05	Die Parallelschaltung von Verbrauchern
LAW 06	Die Serienschaltung (Reihenschaltung) von Verbrauchern
Energieumwandlungen
LAW 07	Wir bauen einen kleinen Elektroherd
LAW 08	Wir betreiben eine kleine Kühlplatte
Arbeit und Leistung
LAW 09	Erwärmen und Kühlen durch elektrische Arbeit
LAW 10	Nur zu gut kennen wir auch mechanische Arbeit
Wirkungsgrad
LAW 11	Wir verrichten mechanische Arbeit durch elektrische Leistung
LAW 12	Wir vergleichen die mechanische mit der elektrischen Arbeit
Zusatzversuch
LAW 13	Eine ganz besondere elektrische Bremse

Notwendiges Zubehör:

Menge	Art.-Nr.	Bezeichnung
1x	P9110-6P	Versuchsanleitung Leistung, Arbeit und Wirkungsgrad - Schülerarbeitsheft mit 13 Versuchen zum Themengebiet "Elektrizitätslehre - Leistung, Arbeit und Wirkungsgrad" - abgestimmt auf die Schülerexperimentierbox SEB Leistung, Arbeit und Wirkungsgrad - entwickelt auf der Grundlage der Lehr- und Bildungspläne in Deutschland
1x		Kleinspannungsnetzgerät - Spannung DC: 0 ... 12 V - Spannung AC: 0/3/6/12 V
1x		Spannungsmessgerät - Messbereich: 0 ... 10 V
1x		Strommessgerät - Messbereich: 0 ... 1 A

Wir empfehlen folgendes, optionales Zubehör:

Menge	Art.-Nr.	Bezeichnung
1x	P3130-3D	Kleinspannungsnetzgerät mit Digitalanzeige - universelle Strom- und Spannungsversorgung für Schülerversuche zum Themengebiet "Elektrizitätslehre" - stufenlos stellbare und stabilisierte Gleichspannung - mit Digitalanzeige der Gleichspannung - elektronischer Überlastschutz - selbstverständlich RiSU-konform gemäß "Richtlinie zur Sicherheit im Unterricht" (RiSU) der Kultusministerkonferenz KMK in der Aktualisierung von 2023
2x	P3212-20	Multimeter analog 20 - einzigartiges Analogmultimeter für Schülerversuche in der Elektrizitätslehre - didaktisch designt und speziell auf Schülerbedürfnisse ausgerichtet: die große Spiegelskala - alle Messbereiche in DC und AC verfügbar - 1 mV-Endwertbereich für die Messung kleinster Spannungen auch ohne Vorverstärker
1x	DL725-1L	Lampenenergiekomparator - erlaubt den quantitativen Energievergleich zwischen einer Glüh- und LED-Lampe - inkl. ➜ Lichtmeter "mini", BT zur Messung der Beleuchtungsstärke E_V
