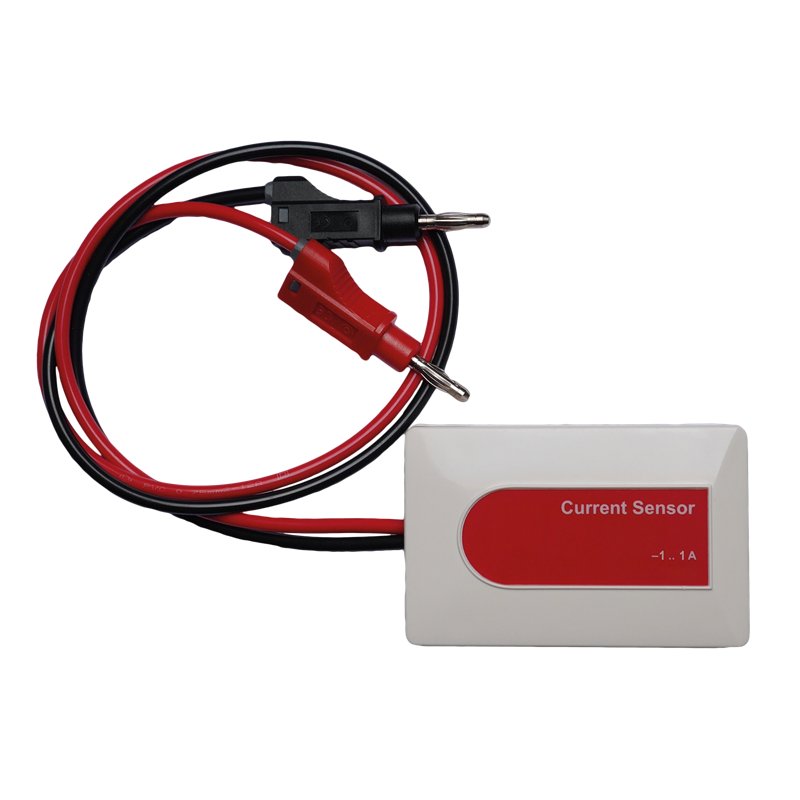

Sensor Strom, -/+ 1 A (diff)

Der Stromsensor ist ein Allzweck-Messinstrument zur Messung der Stromstärke in Gleich- und
Wechselstromkreisen. Er kann für die Strommessung im Bereich zwischen -1 und +1 Ampere verwendet werden.
Zur einfachen Verbindung mit dem Messaufbau ist er mit zwei Bananensteckern ausgestattet.
Der Sensor verfügt über einen intern zwischen dem roten und dem schwarzen Anschluss angeschlossenen Widerstand als Messelement.
An diesem Widerstand fällt eine kleine Spannung ab, die von einem Signalverstärker angehoben
und an ein angeschlossenes Messinterface weitergegeben wird.
Der Sensor ist mit einer Mehrfachsicherung abgesichert. Er muss in Reihe mit einem Bauteil des Stromkreises geschaltet werden.
Beachten Sie bitte, dass hohe Stromstärken den Sensor beschädigen können.

Technische Daten:
- Messbereich: -1000 .. 1000 mA
- Auflösung: 0,5 mA
- Max. Spannung: 50 V
- Maximale Messfrequenz: 100 kHz (CoachLab II+, WiLab) / 1 MHz (VinciLab 2)


Experimentiervorschläge
Der Stromsensor kann speziell für die präzise Messung von elektrischem Strom im Bereich von -1 bis +1 A eingesetzt werden -
und ist daher für eine Vielzahl an unterschiedlichen Experimenten geeignet.

Beispiele dafür sind:
• Überprüfen des Ladezustands einer Batterie oder eines Akkumulators
• Bestimmung der Entladekurve eines Kondensators
• Untersuchen des Zusammenhangs zwischen Stromstärke und Spannung bei verschiedenen
elektrischen Verbrauchern oder Schaltelementen: Dioden, Glühbirnen,
licht- und temperaturabhängige Widerstände (VDR, LDR, PTC, NTC, etc.)
• Messung von Reihen- und Parallelschaltungen
• In Verbindung mit einem Spannungssensor kann dieser Stromsensor zur Messung
des Zusammenhangs zwischen Strom und Spannung (Ohmsches Gesetz) verwendet werden.
