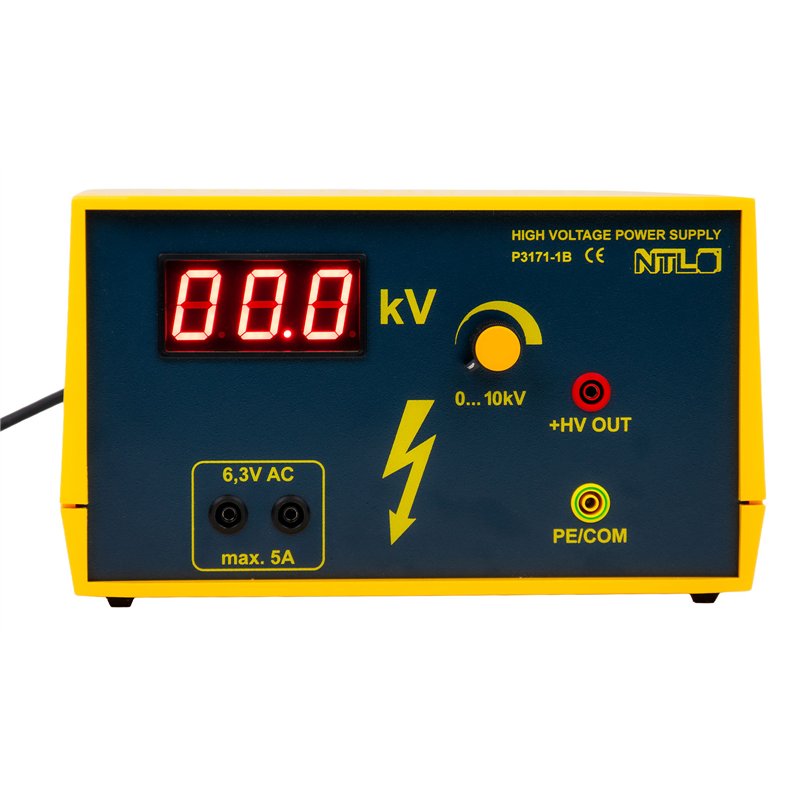

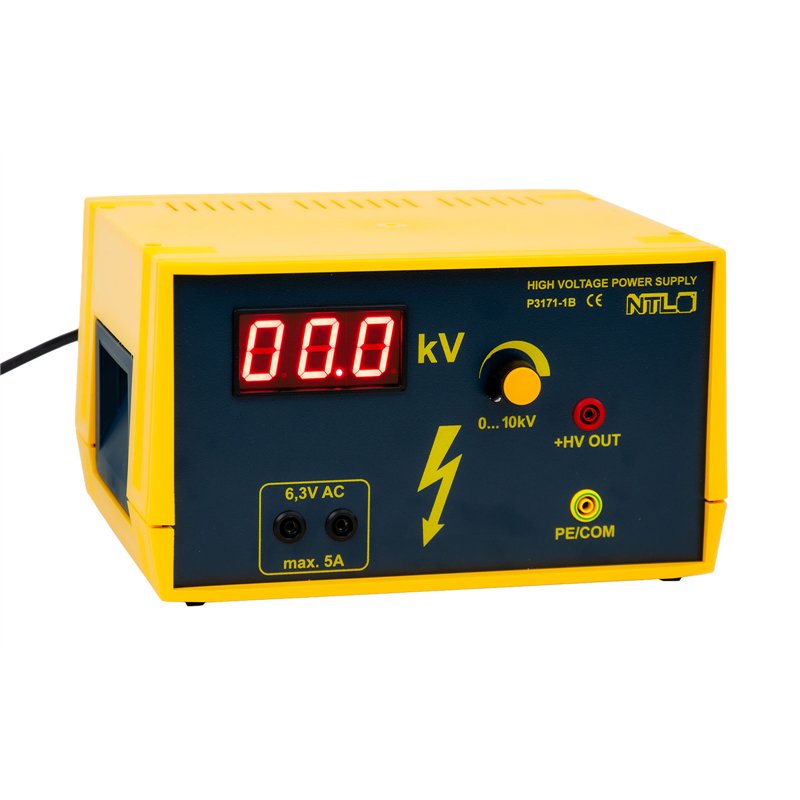

Hochspannungsgerät 10 kV mit Digitalanzeige

Das 10kV Netzgerät im Demo – Gehäuse ist eine stufenlos stellbare Hochspannungsquelle sowohl für die Elektrostatik als auch ein für den Betrieb von Gasentladungsröhren geeignetes Stromversorgungsgerät.
Durch seine einfache und intuitive Bedienung, den Versorgungsausgang für die elektrischen Heizwendel sowie seine hohe Sicherheit ist es ein wertvolles Gerät für den physikalischen Demonstrationsunterricht. Gegenüber vielen anderen vergleichbaren handelsüblichen Geräten besticht die ungewöhnliche Verwendung eines Mittelfrequenz – Sinuswandlers, wodurch das Geräte praktisch keine HF – Störungen (EMR) aussendet. Gegenüber den früheren netzgeführten Systemen bleibt die Ausgangsspannung auch bei Variation der Netzspannung konstant.

Technische Daten:
Netzversorgung: 230 V 90 W 50 ... 60 Hz
Schutzklasse: I (Kaltgeräteleitung mit Erdleitung)
Gehäusegröße: Demo mittel
Ausgangsspannung 1: 0 … 12 kV (Lastwiderstand >= 1 GΩ)
Maximalstrom 1: 2 mA (für wenige Sekunden)
Ausgangswiderstand 1: ca. 5 MΩ
Brummspannung 1: < 100 Veff (bei 2 mA Laststrom)
Absicherung 1: Strombegrenzungswiderstand, keramischer Überstromschutz
Bezugsspannung 1: Erdleitung
Ausgangsspannung 2: 6,3 V AC
Nennstrom 2: 5 A
Absicherung 2: keramischer Überstromschutz
Bezugsspannung 2: potentialfrei, max. 42 Veff gegen die Erdleitung

Charakterisierung:
Kein angezeigter Spannungsabfall bei 10kV und 1GΩ Last
Maximalspannung: 6,1 kV bei 1 mA Last.
Maximaler Dauerstrom: 1,7 mA bei 0,3 kV.
Kurzzeitiger Dauerstrom (für wenige Sekunden): 2 mA bei 2,4 kV
