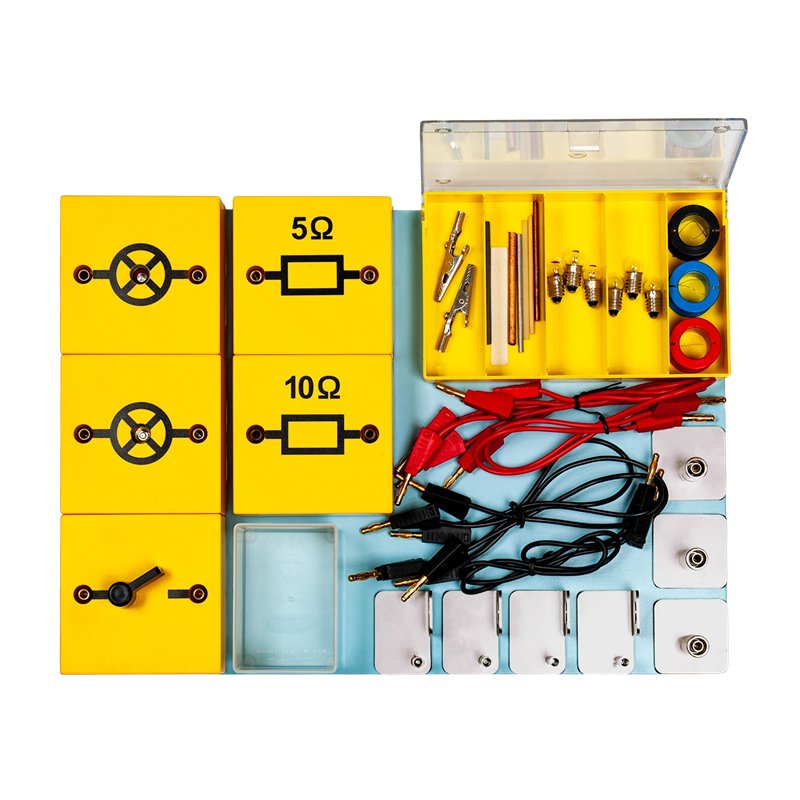

Elektrik-Basis \"compact\" (MBC)

Geräteset Magnetbausteinsystem compact (MBC), Elektrik - Basis, zur Durchführung von mehr als 20 Versuchen zu den Themen:
- Grundlagen der Elektrik
- Der elektrische Widerstand
- Wärmeenergie aus elektrischer Energie
- Arbeit und Leistung

komplettes Geräteset, inklusive der erforderlichen Lämpchen, Drähte und Kabel, Aufbewahrung und Anleitung, die Magnetbausteine bestehen aus einem robusten Kunststoffgehäuse (ABS) mit transparenter Bodenplatte
- Schaltsymbol aufgedruckt (Siebdruck)
- Buchsen auch für 4-mm-Sicherheitsstecker geeignet
- Bodenplatte mit inliegenden Neodymium-Magneten
- Abmessungen: 84 x 84 x 39 mm

Inhalt des Gerätesets:
2 x P3710-2A MBC Lampenfassung E10
1 x P3710-2R MBC Schalter Ein/Aus
1 x MB200-1W MBC Widerstand 5 Ohm
1 x MB200-2W MBC Widerstand 10 Ohm
4 x DE312-1A Abgreifbuchse für Batterien
3 x P3711-4M Klemmsockel, magnetisch, klein
1 x P3314-1A Sicherungsdraht, D=0,1 mm, Rolle rot
1 x P3316-1C Konstantandraht, D=0,2 mm, Rolle blau
1 x P3316-1B Kupferdraht, D=0,2 mm, Rolle schwarz
1 x P3325-1A Leiter und Nichtleiter, Satz 7 Stk.
3 x P3320-1A Glühlampe 2,5 V/70 mA (1,5 V/50 mA), E10
3 x DE309-5S1 Glühlampe 12 V / 100 mA, E10
2 x P3310-1A Krokoklemme blank
1 x P3325-2C Elektrolysetrog
3 x P3310-2R Verbindungsleitung 25, rot, SE
3 x P3310-2E Verbindungsleitung 25, schwarz, SE
1 x P3310-3A Verbindungsleitung 50, rot, SE
1 x P3310-3R Verbindungsleitung 50, schwarz, SE
1x DE309-1A Sortimentskasten

Aufbewahrung:
1x P7840-1A Einlageplatte Metall, unten, klein
1x P7806-1K Aufbewahrungsbox II, klein, mit Deckel

Inklusive Versuchsanleitung zu folgenden Versuchen:

Elektrische Grundschaltungen
ELC 01.01 Der elektrische Stromkreis
ELC 01.02 Der Umschalter
ELC 01.03 Die Wechselschaltung
ELC 01.04 Die elektrische Spannung
ELC 01.05 Reihenschaltung von Spannungsquellen
ELC 01.06 Parallelschaltung von Spannungsquellen
ELC 01.07 Klemmenspannung - Leerlaufspannung
ELC 01.11 Die elektrische Stromstärke
ELC 01.12 Leiter und Nichtleiter – Feste Stoffe
ELC 01.13 Leiter und Nichtleiter – Flüssigkeiten
ELC 01.14 Ist der Mensch ein elektrischer Leiter?
ELC 01.15 Ist der Mensch im Kontakt mit Wasser ein Stromleiter?
ELC 01.16 Schließung des Stromkreises mittels Erdleitung

Elektrischer Widerstand
ELC 02.01 Ohm’sches Gesetz
ELC 02.02 Anwendung des Ohm’schen Gesetzes
ELC 02.03 Widerstandsmessung mit dem Ohmmeter
ELC 02.04 Ist der Widerstand eines Drahtes von dessen Länge und Querschnitt abhängig?
ELC 02.05 Ist der Widerstand eines Drahtes von dessen Material und Temperatur abhängig?
ELC 02.06 Ist die Glühlampe ein Ohm’scher Widerstand?
ELC 02.07 Reihenschaltung von Glühlampen
ELC 02.08 Reihenschaltung von Ohm’schen Widerständen
ELC 02.09 Parallelschaltung von Glühlampen
ELC 02.10 Parallelschaltung von Ohm’schen Widerständen
ELC 02.11 Gemischte Schaltung von Ohm’schen Widerständen
ELC 02.12 Spannungsteiler
ELC 02.13 Potenziometer – Modell
ELC 02.14 Beleuchtungsregelung mittels Potenziometer

Wärmewirkung des elektrischen Stromes
ELC 03.01 Elektrische Energie wird in Wärmeenergie umgewandelt
ELC 03.02 Die Glühwirkung einer Wendel
ELC 03.03 Leitungsdraht und Widerstandsdraht
ELC 03.04 Die Schmelzsicherung verhindert Brandgefahr

Arbeit und Leistung des elektrischen Stromes
ELC 04.01 Arbeit und Leistung des elektrischen Stromes
ELC 04.02 Arbeit und Leistung eines Elektromotors

Abmessungen: 400 x 300 x 130 mm
Masse: 2,86 kg
